1 楼
 文章标题 : 今天看到个linux下的Csico模拟软体--GNS3(图形化界面的)
帖子发表于 : 2009-03-11 22:05
头像

注册: 2008-09-07 14:21
帖子: 441
地址: 长沙
送出感谢: 0 次
接收感谢: 0 次
图形化界面,个人感觉还不错。
引用:
gns3
  软件介绍:
  GNS3是一款优秀的具有图形化界面可以运行在多平台(包括Windows, Linux, and MacOS等)的网络虚拟软件。Cisco网络设备管理员或是想要通过CCNA,CCNP,CCIE等Cisco认证考试的相关人士可以通过它来完成相关的实验模拟操作。同时它也可以用于虚拟体验Cisco网际操作系统IOS或者是检验将要在真实的路由器上部署实施的相关配置。
  简单说来它是dynamips的一个图形前端,相比直接使用dynamips这样的虚拟软件要更容易上手和更具有可操作性。
  GNS3整合了如下的软件:
  Dynamips :一款可以让用户直接运行Cisco系统二进制镜像(binary images此词语翻译是否恰当?)的IOS模拟器
  Dynagen :是Dynamips的文字显示前端
  Pemu :PIX防火墙设备模拟器。
  Winpcap :windows平台下一个免费,公共的网络访问系统。开发winpcap这个项目的目的在于为win32应用程序提供访问网络底层的能力。
  功能简介:
  »设计优秀的网络拓扑结构
  » 模拟Cisco路由设备和PIX防火墙
  » 仿真简单的Ethernet, ATM和帧中继交换机
  » 能够装载和保存为Dynamips的配置格式,也就是说对于使用dynamips内核的虚拟软件具有较好的兼容性
  » 支持一些文件格式(JPEG, PNG, BMP and XPM)的导出
  重要提示: 用户必须自行准备需要使用的IOS文件
  相关软件:
  基于Dynamips内核的还有以下软件:
  1。工大瑞谱版,使用极其简单,使用已搭建的拓扑,可满足大部分NA,NP,以及一部分IE实验
  2。DynamipsGUI,DynagenSee等,自己搭建拓扑,也很方便
  3。原版的Dynamips
  当然,cisco官方也有自己的packet tracer
  类似的路由交换机模拟软件还有Boson Network Designer
  官方网址:www.gns3.cn
  使用方法:
  1.首先对 GNS3做些设置。
  第一步:点击 Edit->Preferences… 在弹出的对话框中右侧选择 Dynampis
  然后在 Executable pateh 中:写入你安装的 GNS3的目录下的 Dynampis-wxp.exe,举个例子,我的目录是 E:/simulatorGNS3/GNS3/Dynamips/dynamips-wxp。这个 dynamips-wxp
  就是我们的 dynampis 模拟器了。有一点请注意,GNS3只支持英文目录,所以有中文出现
  的话,会有错误。(如果你是2000操作系统选择Dynampis-2000, vista选择Dynampis-wxp)
  第二步:在 working directory 中随便安排一个目录,这个目录将用来存放运行模拟器的时
  候产生的一些文件。设置完毕后点击 OK。
  第三步:点击 Edit->Ios image and hypervisors。


  在 image file 中导入你的cisco IOS。
  IOS命名规则:eg:c3640-ik9o3s-mz.124-10.bin,那么 platform就是 3600,Chassis 就是 3640。
  具体命名规则参看:
  http://zhidao.baidu.com/question/27045254.html?si=5


  然后点击 Save 按钮就可以了。
  第四步:画图。直接拖曳相关原件到界面就可以,这个与packet tracer很相似,如果这个还不清楚,可以下载带有动画演示教程的Packet tracer参看
  然后按照拓扑点击添加接口的按钮。
  通过双击,右击图中的路由器和交换机的图标,可以进行一些简单的配置,比如图标的命名,交换机的接口属性
  第五步:点击 Emulation Mode

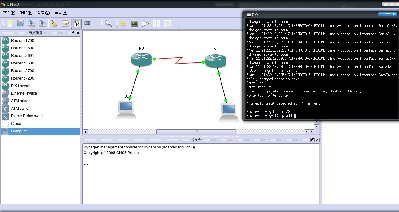

  稍等片刻后就出现上面这张图,下面的=>栏目里面就是 GNS3 集成 Dynagen 后的比较直
  观的界面了。现在就是模拟器可以运行的关键步骤了:
  1. 输入 list 回车。


  命令会显示模拟器的相关信息。可以看到在 state里面显示 stopped 的,相应的右边就是红色小灯。
  2. 打开任务管理器,也就是 ctrl+alt+del。然后在=>后面输入 start(会变色,说明这是一个命令,后面的参数我们用 r4,也就是拓扑里面对应的路由器的标号,也就是在打list 的时候 name 列的标号,注意和 start 之间有空格) r4(注意大小写)。
  这个时候 r4的灯应该变成了绿色,与此同时,(我用的机器是 Thinkpad T61,不同的机器性能可能会使 cpu 反应有差距)你的任务管理器的 cpu 使用率应该非常大,这是因为模拟器模拟的是路由器的结构,因此他不知道路由器的 cpu 什么时候会空闲,所以一直
  是满载,这个时候我们进行如下处理:
  输入 idlepc get r4
  这条命令会让程序算出一个可能的 idlepc value(该 value 可以让 cpu 空闲,具体的作
  用我不是很明白,其目的就是降低 cpu使用率)。在弹出的对话框中就是可能的 idlepc value,我们只要在打*的数字(系统推荐的最有可
  能合理的 idlepc alue)中选一个输入编号就可以。这个时候观察你的 CPU使用率,如果没有下降,那么输入 idlepc show r4 重新选一个编号,然后观察,如此反复。
  如果 CPU使用率下降了,那么点击开始-运行->输入 telnet 127.0.0.1 端口号(这个端口号就是我们打入 list的时候,console 这一列相应的数字)。
  现在在出现的 telnet 命令框中按几个回车,然后按照如下命令输入:
  N
  En
  Line con 0
  Exec-ti 0 0
  以上 3 条命令的作用是让路由器不超时退出telnet 连接,这对控制 CPU 使用率有好处。
  r1, r2, r3, r5 等上图中的其他路由器也用类似方法解决。成功的话,便可以使用GNS3模拟器进行CISCO实验了。
  由于模拟器不支持 telnet 下的 reload 命令,所以 reload 就变成在模拟器中先 stop 然后start。最后大家可以保存下模拟器,以便下次直接使用。
  这是 Dynampis 模拟器最简单的路由拓扑,如果你在网上比较关注模拟器的发展,会发现有很大的发展,但是对于刚刚接触 CISCO,以上方法已经足够大家完成路由部分的所有实验。






安装如下,在新立得里搜dynamips,装上

接下来安装GNS3
在终端输入:

代码:
$ wget http://gpl.code.de/DB898410.key.pub.asc -O - | sudo apt-key add -


代码:
sudo gedit /etc/apt/sources.list

将下面两行加入末尾,
代码:
deb http://gpl.code.de/ubuntu gutsy/
deb-src http://gpl.code.de/ubuntu gutsy/

更新一下:
代码:
sudo apt-get update

直接安装:
代码:
sudo apt-get install gns3


OK

因为GNS3直接使用的是Csico的IOS,所以必须下载IOS

下载地址:
http://bloggermap.org/rss/readblog/54633
http://hi.baidu.com/hfr6666/blog/item/6f2900b1e769f6530823021c.html
http://bbs.chinaitlab.com/thread-227715-1-1.html


附件:

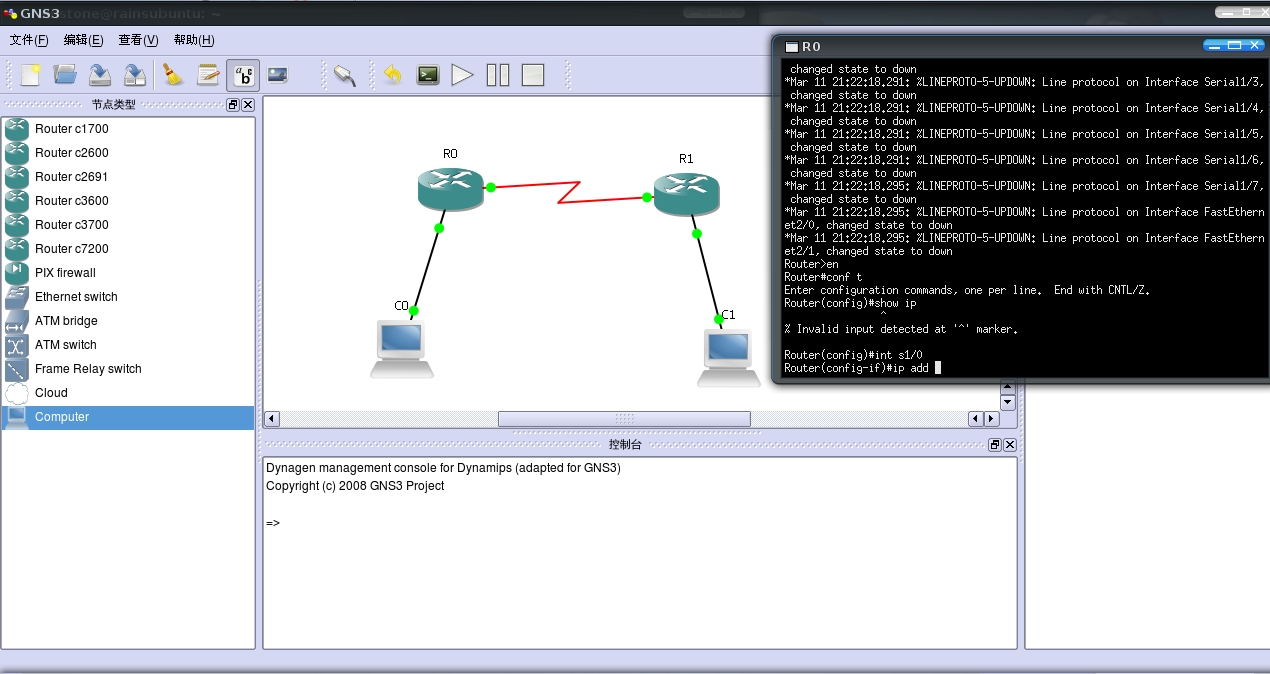

sendpix0.jpg [ 317.13 KiB | 被浏览 4816 次 ]

页首
 用户资料

2 楼
 文章标题 : Re: 今天看到个linux下的Csico模拟软体--GNS3(图形化界面的)
帖子发表于 : 2009-03-12 17:01
头像

注册: 2007-11-29 9:41
帖子: 8455
送出感谢: 0 次
接收感谢: 0 次
好深奥噢 :em06


页首
 用户资料

3 楼
 文章标题 : Re: 今天看到个linux下的Csico模拟软体--GNS3(图形化界面的)
帖子发表于 : 2009-03-14 19:49

注册: 2007-02-01 12:44
帖子: 5
送出感谢: 0 次
接收感谢: 0 次
:em11 天啊,这也被你找到。以前我还在想没有替代软件呢。 :em02


页首
 用户资料

4 楼
 文章标题 : Re: 今天看到个linux下的Csico模拟软体--GNS3(图形化界面的)
帖子发表于 : 2009-04-22 21:51

注册: 2008-07-15 13:01
帖子: 108
送出感谢: 0 次
接收感谢: 0 次
这个好 !!!
这个好啊
不过不知道比pachet tracer哪个好


页首
 用户资料

5 楼
 文章标题 : Re: 今天看到个linux下的Csico模拟软体--GNS3(图形化界面的)
帖子发表于 : 2009-04-22 22:14

注册: 2008-07-15 13:01
帖子: 108
送出感谢: 0 次
接收感谢: 0 次
错误 http://gpl.code.de gutsy/ gns3 0.5-1ubuntu1
连接失败
下载 8279kB,耗时 4min3s (33.9kB/s)
无法下载 http://gpl.code.de/ubuntu/gutsy/gns3_0. ... 1_i386.deb 连接失败
E: 有几个软件包无法下载,您可以运行 apt-get update 或者加上 --fix-missing 的选项再试试?

下不了阿,lz有这个包不咯
其他的都能下,就这包不行


页首
 用户资料

6 楼
 文章标题 : Re: 今天看到个linux下的Csico模拟软体--GNS3(图形化界面的)
帖子发表于 : 2009-04-22 22:16

注册: 2008-07-15 13:01
帖子: 108
送出感谢: 0 次
接收感谢: 0 次
直接用其他软件下了,那个源是不是有问题阿


页首
 用户资料

7 楼
 文章标题 : Re: 今天看到个linux下的Csico模拟软体--GNS3(图形化界面的)
帖子发表于 : 2009-04-27 23:22

注册: 2007-04-25 11:49
帖子: 393
送出感谢: 0 次
接收感谢: 0 次
dynamips只能用来做路由实验,交换实验有些还没办法模拟(NP)


页首
 用户资料

8 楼
 文章标题 : Re: 今天看到个linux下的Csico模拟软体--GNS3(图形化界面的)
帖子发表于 : 2009-06-12 11:03

注册: 2009-05-21 17:06
帖子: 15
送出感谢: 0 次
接收感谢: 0 次
这个在window下用过,
图形化,个人喜好拉。


页首
 用户资料

9 楼
 文章标题 : Re: 今天看到个linux下的Csico模拟软体--GNS3(图形化界面的)
帖子发表于 : 2009-06-29 16:54

注册: 2008-10-04 20:34
帖子: 62
地址: young001.blogbus.com
送出感谢: 0 次
接收感谢: 0 次
很强大的软件


_________________
http://young001.blogbus.com
努力做自己的博客,欢迎来踩


页首
 用户资料

10 楼
 文章标题 : Re: 今天看到个linux下的Csico模拟软体--GNS3(图形化界面的)
帖子发表于 : 2009-06-29 16:59
头像

注册: 2009-03-21 2:22
帖子: 446
送出感谢: 0 次
接收感谢: 0 次
好的很


_________________
人之所以痛苦,那是因为你还不够强大


页首
 用户资料

11 楼
 文章标题 : Re: 今天看到个linux下的Csico模拟软体--GNS3(图形化界面的)
帖子发表于 : 2009-07-22 9:15

注册: 2009-07-16 8:55
帖子: 5
送出感谢: 0 次
接收感谢: 0 次
sudo apt-get install gns3說
E: 無法將 /var/lib/dpkg/lock 鎖定 - open (11 資源暫時無法取得)
E: Unable to lock the administration directory (/var/lib/dpkg/), is another process using it?

這是什麼原因啊,是不是連接不上文件啊


页首
 用户资料

12 楼
 文章标题 : Re: 今天看到个linux下的Csico模拟软体--GNS3(图形化界面的)
帖子发表于 : 2009-10-07 16:38

注册: 2008-07-15 13:01
帖子: 108
送出感谢: 0 次
接收感谢: 0 次
请问LZ

linux下怎么设置GNS3 consle的方式?
在win下面可以用sercueCRT来consle设备,还可以加自动完成简单配置的vbs脚本。
在linux下面那首选项里怎么配置呢?


页首
 用户资料

13 楼
 文章标题 : Re: 今天看到个linux下的Csico模拟软体--GNS3(图形化界面的)
帖子发表于 : 2009-10-30 21:57

注册: 2009-10-10 17:57
帖子: 17
送出感谢: 0 次
接收感谢: 0 次
pachet tracer是不是有linux版本了


页首
 用户资料

14 楼
 文章标题 : Re: 今天看到个linux下的Csico模拟软体--GNS3(图形化界面的)
帖子发表于 : 2009-11-05 9:06

注册: 2005-10-23 23:06
帖子: 74
送出感谢: 0 次
接收感谢: 0 次
Gns3.cn search what you need 当前域名已经过期,请联系万网办理续费
限时续费得好礼活动
Related Categories
Sponsored listings

Related Categories
TravelAirlineCar RentalHotelsCruisesVacations Financial PlanningLoansCredit CardsDebt ConsolidationStocksPayday Loans E CommerceVoIPBroadbandDomain NamesWeb HostingWeb Design LifestyleFitnessDatingSinglesEducationDegrees Real EstateMortgagesRefinancingHome Equity LoansFor Sale by OwnerCredit Score
InsuranceCar InsuranceTravel InsuranceHealth InsuranceHome InsuranceLife Insurance BusinessBankruptcyBusiness CardsAffiliate ProgramsConference CallsCRM Legal HelpDUI LawyersAccident LawyersBankruptcy LawyersProbate LawyersPatent Lawyers Personal FinancesInvestmentsStudent LoansWork from HomePersonal LoansJobs ComputersLaptopsSoftware TrainingHigh Speed InternetDSLData Recovery


页首
 用户资料

15 楼
 文章标题 : Re: 今天看到个linux下的Csico模拟软体--GNS3(图形化界面的)
帖子发表于 : 2009-11-09 13:33

注册: 2009-06-18 22:43
帖子: 23
送出感谢: 0 次
接收感谢: 0 次
这个真不错。
