1 楼
 文章标题 : 如果不用 visio 请教大家用 Ubuntu 下的什么软件能画出这样的图?
帖子发表于 : 2010-06-06 17:20
头像

注册: 2007-05-24 17:04
帖子: 164
送出感谢: 0 次
接收感谢: 5

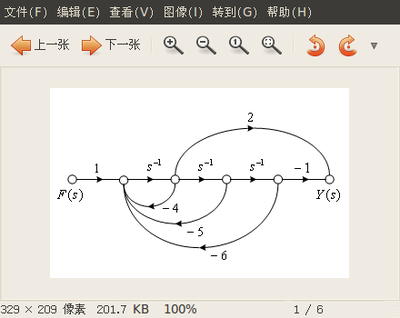

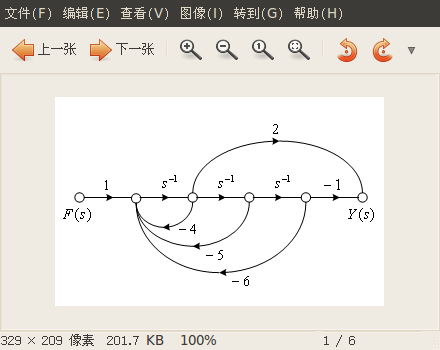

因为工作原因,需要画这么一张图
附件:
信号流图.png [ 17.71 KiB | 被浏览 4085 次 ]


这张图我是用 visio 画的,再加上 Mathtype,画起来比较简单,但完全达到了我要的效果。之前我用 dia 和 OpenOffice 都试了,都达不到这种效果,不得已才用 visio。
想请教大家的是: 如果不用 visio,大家用 Ubuntu 下的什么软件能画出这样比较精确的图?
是不是 LaTeX + Metapost? 如果是的话,请贴张类似的图上来让我们学习下 ,也好坚定我辈学习 LaTeX 的信心 :em04

ps: 提出这个问题,主要是想把 Ubuntu 真正和工作结合起来,而不仅仅拿来玩玩。


_________________
自由 爱 行动
http://blog.sina.com.cn/geekpage


页首
 用户资料

2 楼
 文章标题 : Re: 如果不用 visio 请教大家用 Ubuntu 下的什么软件能画出这样的图?
帖子发表于 : 2010-06-06 20:56
头像

注册: 2005-08-14 21:55
帖子: 58428
地址: 长沙
送出感谢: 4
接收感谢: 274
diagram估计自动生成这样的,都可以。


_________________
● 鸣学


页首
 用户资料

3 楼
 文章标题 : Re: 如果不用 visio 请教大家用 Ubuntu 下的什么软件能画出这样的图?
帖子发表于 : 2010-06-06 21:28
头像

注册: 2008-09-06 5:11
帖子: 363
地址: 石家庄
送出感谢: 1
接收感谢: 8
强烈推荐永中的科教之星!里面有几何作图,完全可以画出这样的图形。 只不过现在还是测试版,但功能一点不差!
注:现在永中正在建设新网站,可能无法访问,过段时间就可以了。


_________________
http://phpcj.org/
河北Linux用户组QQ群:249872047
Gentoo中文社区QQ群:160294591


页首
 用户资料

4 楼
 文章标题 : Re: 如果不用 visio 请教大家用 Ubuntu 下的什么软件能画出这样的图?
帖子发表于 : 2010-06-07 15:50

注册: 2008-10-08 22:01
帖子: 660
送出感谢: 0 次
接收感谢: 2
asympote


_________________
代码:
其实我是个Debian GNU/Linux用户

Octave script :http://forum.ubuntu.org.cn/viewtopic.php?f=35&t=254511
Octave中文:http://forum.ubuntu.org.cn/viewtopic.php?f=35&t=318969


页首
 用户资料

5 楼
 文章标题 : Re: 如果不用 visio 请教大家用 Ubuntu 下的什么软件能画出这样的图?
帖子发表于 : 2010-06-08 11:07

注册: 2007-11-28 2:19
帖子: 109
送出感谢: 0 次
接收感谢: 0 次
可以用LaTeX + TiKz

这里有些tikz的例子,LZ可以翻翻看,或者它500多页的手册里也有很多例子。
http://www.texample.net/tikz/examples/all/?page=1


页首
 用户资料

6 楼
 文章标题 : Re: 如果不用 visio 请教大家用 Ubuntu 下的什么软件能画出这样的图?
帖子发表于 : 2010-06-08 17:38
头像

注册: 2009-07-22 22:23
帖子: 1376
送出感谢: 2
接收感谢: 4
:em11


_________________
愿扣上你双手,至繁华浪处到沙丘。


页首
 用户资料

7 楼
 文章标题 : Re: 如果不用 visio 请教大家用 Ubuntu 下的什么软件能画出这样的图?
帖子发表于 : 2010-06-08 19:11

注册: 2010-05-17 12:42
帖子: 82
送出感谢: 0 次
接收感谢: 0 次
除了那个指示箭头位于中间,我没有觉得openoffice 和dia不能画这个图


页首
 用户资料

8 楼
 文章标题 : Re: 如果不用 visio 请教大家用 Ubuntu 下的什么软件能画出这样的图?
帖子发表于 : 2010-06-08 21:01
头像

注册: 2008-10-08 13:48
帖子: 3476
送出感谢: 0 次
接收感谢: 2
gnuplot


_________________
--------------------------------------
论坛精华贴全集:http://forum.ubuntu.org.cn/viewtopic.php?f=48&t=199845
book:http://forum.ubuntu.org.cn/viewtopic.php?f=21&t=198286


页首
 用户资料

9 楼
 文章标题 : Re: 如果不用 visio 请教大家用 Ubuntu 下的什么软件能画出这样的图?
帖子发表于 : 2012-01-03 20:29
头像

注册: 2011-10-27 15:18
帖子: 3
送出感谢: 0 次
接收感谢: 0 次
microdust, 请问VISIO中怎么画你那个图呢?哪里有中间带箭头的曲线? :em06


页首
 用户资料

10 楼
 文章标题 : Re: 如果不用 visio 请教大家用 Ubuntu 下的什么软件能画出这样的图?
帖子发表于 : 2012-01-03 22:27
头像

注册: 2008-04-26 12:41
帖子: 11000
送出感谢: 11
接收感谢: 38
:em09


_________________
[新手必读]wubi安装常见问题(FAQ)
[分享]装双系统的同学必看——Windows与Linux系统共享交换分区的方法
kde下唯美的暗黑内透主题(无需编译)
无穷老机上的Trinity Desktop Environment


页首
 用户资料

11 楼
 文章标题 : Re: 如果不用 visio 请教大家用 Ubuntu 下的什么软件能画出这样的图?
帖子发表于 : 2012-01-04 23:57

注册: 2005-09-27 10:32
帖子: 702
送出感谢: 0 次
接收感谢: 0 次
gd88121 写道:
可以用LaTeX + TiKz

这里有些tikz的例子,LZ可以翻翻看,或者它500多页的手册里也有很多例子。
http://www.texample.net/tikz/examples/all/?page=1



支持!这个软件很好用。不过需要学一下。


楼主还可以看一下Xfig,也是个不错的东西。这软件学习成本稍低。


页首
 用户资料

12 楼
 文章标题 : Re: 如果不用 visio 请教大家用 Ubuntu 下的什么软件能画出这样的图?
帖子发表于 : 2012-01-05 2:35
头像

注册: 2008-09-28 17:24
帖子: 1989
送出感谢: 6
接收感谢: 14
我第一个想到的也是latex+tikz宏包,因为它在PDF里生成的图片确实很干净俐落,清晰漂亮。不过tikz学起来像latex一样费时,这么一个图,起码tikz学个两天依然作不了,那个tikz样例网站上我也没有找到可供lz直接参考的例子。如果是我,我估计还是用openoffice去作了。


_________________
latex 是个命令集,不是软件,所以在应用程序里找不到,也不存在启动。使用的话,自己写个 .tex 的文件,用 latex 编译。http://forum.ubuntu.com.cn/viewtopic.php?f=35&t=331555 的 4楼 有入门教程PDF下载。


页首
 用户资料

13 楼
 文章标题 : Re: 如果不用 visio 请教大家用 Ubuntu 下的什么软件能画出这样的图?
帖子发表于 : 2012-01-05 10:45
头像

注册: 2005-10-01 21:38
帖子: 964
地址: 湖南邵东流光岭
送出感谢: 0 次
接收感谢: 0 次
jioyo源 写道:
gnuplot

gnuplot不要用箭头吧?


_________________
小江恩的博客
http://gann.blog.ifeng.com/


页首
 用户资料

14 楼
 文章标题 : Re: 如果不用 visio 请教大家用 Ubuntu 下的什么软件能画出这样的图?
帖子发表于 : 2012-01-05 22:40
头像

注册: 2009-07-25 1:57
帖子: 701
送出感谢: 5
接收感谢: 13
lz这个图比较简单,直接用裸的cairo api都能画出来,就是要算坐标。。。。
tikz学起来其实不难,麻烦的地方在于有时候也要算坐标,那就蛋疼了.
R->Tikz: http://cran.r-project.org/web/packages/ ... index.html
Matlab Fig -> PDF: http://www.mathworks.com/matlabcentral/ ... -exportfig
这样导出好处是生成的都是矢量而非位图。
[latex]
%%% normalDistr.tex ---
%% Version: $Id: normalDistr.tex,v 0.0 2012/01/05 14:35:11 tangboyun Exp$
%% Copyright : (c) 2012 Boyun Tang
%% License : BSD-style
\documentclass{standalone}
\usepackage{tikz}
\usetikzlibrary{mindmap,shadows,shapes.arrows,shapes.geometric,shapes.misc,matrix,arrows,positioning,calc,decorations.pathreplacing}
\usepackage{graphicx}
\usepackage{amsmath}
\usepackage{xcolor}
\usepackage{verbatim}
\begin{document}
\begin{tikzpicture}[domain=0:3.5,scale=1.5,samples=500]
\draw[very thin,color=gray!30,step=0.1] (-0.1,-0.1) grid (3.5,1.7);
\draw[->] (-0.2,0) -- (3.5,0) node[right,font=\small] {$\mathit{x}$};
\draw[->] (0,-0.2) -- (0,1.7) node[above,font=\small] {$\mathit{p(x)}$};
\draw[color=blue]
plot (\x,{1 / (2.486*0.3) * exp(-0.5*((\x - 1)/0.3) * ((\x - 1)/0.3))});
\draw[very thin,color=blue,loosely dashed] (1,-0.2) -- (1,1.7);
\draw[very thin,color=red,loosely dashed] (2.2,-0.2) -- (2.2,1.7);
\draw[color=red]
plot (\x,{1 /(0.35 * 2.486) * exp(-0.5*((\x - 2.2) /0.35) * ((\x - 2.2) / 0.35))});

\foreach \x/\xtext in {0.5,1,1.5,2.0,2.5,3.0}
\draw (\x, 1pt) -- (\x, -1pt) node [anchor=north,font=\tiny] {$\xtext$};
\foreach \y/\ytext in {0.5,1,1.5}
\draw (1pt,\y) -- (-1pt,\y) node [anchor=east,font=\tiny] {$\ytext$};
\draw (1.75,1.7) node [anchor=south,font=\tiny] {\(
p(x)=\frac{1}{\sqrt{2\mathrm{\pi}}\sigma}
\mathrm{e}^{-\frac{1}{2}(\frac{x-\mu}{\sigma})^2}
\)};
\draw (2.25,1.5) node [anchor=south west,color=blue,font=\tiny] {\(
\mu_1 = 1,\sigma_1 = 0.3\)};
\draw (2.25,1.37) node [anchor=south west,color=red,font=\tiny] {\(
\mu_2 = 2.2,\sigma_2 = 0.35\)};
\end{tikzpicture}
\end{document}
[/latex]

[latex]
%%% nonlinerSVM.tex ---
%% Version: $Id: test.tex,v 0.0 2012/01/05 14:21:36 tangboyun Exp$
%% Copyright : (c) 2012 Boyun Tang
%% License : BSD-style
\documentclass{standalone}
\usepackage{tikz}
\usetikzlibrary{mindmap,shadows,shapes.arrows,shapes.geometric,shapes.misc,matrix,arrows,positioning,calc,decorations.pathreplacing}
\usepackage{graphicx}
\usepackage{amsmath}
\usepackage{xcolor}
\usepackage{verbatim}
\begin{document}
\begin{tikzpicture}[
a/.style={ball color=blue,circle},
b/.style={ball color=red,circle},
]
\draw (8,1) node [b] {};
\draw (9,2) node [b] {};
\draw (12,2.2) node [b] {};
\draw (9.2,0.5) node [b] {};
\draw (10.3,0.8) node [b] {};
\filldraw[draw=green!40,fill=green!40,fill opacity=0.8] (7,1) -- (9,3.5) -- (13,4)
--(11,1.5)--cycle;
\draw [dashed] (7,0) -- (9,1.5) -- (13,1.5);
\draw [dashed] (9,5.5) -- (9,1.5);
\draw (7.5,1.5) node [a] {};
\draw (9.2,3.5) node [a] (f1) {};
\draw (12,4.3) node [a] {};
\draw (10.5,3) node [a] {};
\draw (8.8,2.5) node [a] {};
\draw[thick] (0,0) -- (2,2) -- (6,2) -- (4,0) -- (0,0);
\draw[thick] (7,4) -- (9,5.5) -- (13,5.5) -- (11,4) -- (7,4) -- (7,0) -- (11,0) -- (11,4);
\draw[thick] (11,0) -- (13,1.5) -- (13,5.5);


\draw (1,0.5) node [a] {};
\draw (1.8,0.25) node[b] {};
\draw (2.2,1.75) node [a] (a1) {};
\draw (2.3,1) node [b] {};
\draw (3,1.2) node [a] {};
\draw (2.7,0.35) node [b] {};
\draw (4,1.6) node [a] {};
\draw (3.5,0.6) node [b] {};
\draw (4.5,0.9) node[b] {};
\draw (5,1.5) node [a] {};
\draw [thick,green!70,rounded corners] (1.2,0) -- (1.4,0.38) -- (2.25,1.38) -- (2.85,0.78) -- (3.8,1.1) -- (4.75,1.2) -- (5,1);
\draw (a1)
edge [->,very thick,bend left] node [midway,above,font=\huge] {$\boldsymbol{\phi}$}
(f1);
\draw (3,-0.5) node [font=\Large,yshift=-5pt]{\textbf{Input Space}};
\draw (10,-0.5) node[font=\Large,yshift=-5pt] {\textbf{Feature Space}};
\end{tikzpicture}
\end{document}
[/latex]
附件:
nonlinerSVM.pdf [20.39 KiB]
被下载 31 次

附件:
normalDistr.pdf [48 KiB]
被下载 32 次


_________________
https://github.com/tangboyun
http://tangboyun.is-programmer.com/
提问的智慧————Eric Steven Raymond
回答的智慧————Andrew Clarke
吾尝终日而思矣,不如须臾之所学也;吾尝跂而望矣,不如登高之博见也。
急急急标题什么的,最讨厌了!
急急复急急,急急何其多,我生待急急,万事急急急。


最后由 tangboyun 编辑于 2012-01-06 1:35,总共编辑了 1 次


_________________
评价: 3.7% nmsfan

页首
 用户资料

15 楼
 文章标题 : Re: 如果不用 visio 请教大家用 Ubuntu 下的什么软件能画出这样的图?
帖子发表于 : 2012-01-05 22:51
头像

注册: 2008-04-26 12:41
帖子: 11000
送出感谢: 11
接收感谢: 38
tangboyun 写道:
lz这个图比较简单,直接用裸的cairo api都能画出来,就是要算坐标。。。。
tikz学起来其实不难,麻烦的地方在于有时候也要算坐标,那就蛋疼了.
[latex]
%%% normalDistr.tex ---
%% Version: $Id: normalDistr.tex,v 0.0 2012/01/05 14:35:11 tangboyun Exp$
%% Copyright : (c) 2012 Boyun Tang
%% License : BSD-style
\documentclass{standalone}
\usepackage{tikz}
\usetikzlibrary{mindmap,shadows,shapes.arrows,shapes.geometric,shapes.misc,matrix,arrows,positioning,calc,decorations.pathreplacing}
\usepackage{graphicx}
\usepackage{amsmath}
\usepackage{xcolor}
\usepackage{verbatim}
\begin{document}
\begin{tikzpicture}[domain=0:3.5,scale=1.5,samples=500]
\draw[very thin,color=gray!30,step=0.1] (-0.1,-0.1) grid (3.5,1.7);
\draw[->] (-0.2,0) -- (3.5,0) node[right,font=\small] {$\mathit{x}$};
\draw[->] (0,-0.2) -- (0,1.7) node[above,font=\small] {$\mathit{p(x)}$};
\draw[color=blue]
plot (\x,{1 / (2.486*0.3) * exp(-0.5*((\x - 1)/0.3) * ((\x - 1)/0.3))});
\draw[very thin,color=blue,loosely dashed] (1,-0.2) -- (1,1.7);
\draw[very thin,color=red,loosely dashed] (2.2,-0.2) -- (2.2,1.7);
\draw[color=red]
plot (\x,{1 /(0.35 * 2.486) * exp(-0.5*((\x - 2.2) /0.35) * ((\x - 2.2) / 0.35))});

\foreach \x/\xtext in {0.5,1,1.5,2.0,2.5,3.0}
\draw (\x, 1pt) -- (\x, -1pt) node [anchor=north,font=\tiny] {$\xtext$};
\foreach \y/\ytext in {0.5,1,1.5}
\draw (1pt,\y) -- (-1pt,\y) node [anchor=east,font=\tiny] {$\ytext$};
\draw (1.75,1.7) node [anchor=south,font=\tiny] {\(
p(x)=\frac{1}{\sqrt{2\mathrm{\pi}}\sigma}
\mathrm{e}^{-\frac{1}{2}(\frac{x-\mu}{\sigma})^2}
\)};
\draw (2.25,1.5) node [anchor=south west,color=blue,font=\tiny] {\(
\mu_1 = 1,\sigma_1 = 0.3\)};
\draw (2.25,1.37) node [anchor=south west,color=red,font=\tiny] {\(
\mu_2 = 2.2,\sigma_2 = 0.35\)};
\end{tikzpicture}
\end{document}
[/latex]

[latex]
%%% nonlinerSVM.tex ---
%% Version: $Id: test.tex,v 0.0 2012/01/05 14:21:36 tangboyun Exp$
%% Copyright : (c) 2012 Boyun Tang
%% License : BSD-style
\documentclass{standalone}
\usepackage{tikz}
\usetikzlibrary{mindmap,shadows,shapes.arrows,shapes.geometric,shapes.misc,matrix,arrows,positioning,calc,decorations.pathreplacing}
\usepackage{graphicx}
\usepackage{amsmath}
\usepackage{xcolor}
\usepackage{verbatim}
\begin{document}
\begin{tikzpicture}[
a/.style={ball color=blue,circle},
b/.style={ball color=red,circle},
]
\draw (8,1) node [b] {};
\draw (9,2) node [b] {};
\draw (12,2.2) node [b] {};
\draw (9.2,0.5) node [b] {};
\draw (10.3,0.8) node [b] {};
\filldraw[draw=green!40,fill=green!40,fill opacity=0.8] (7,1) -- (9,3.5) -- (13,4)
--(11,1.5)--cycle;
\draw [dashed] (7,0) -- (9,1.5) -- (13,1.5);
\draw [dashed] (9,5.5) -- (9,1.5);
\draw (7.5,1.5) node [a] {};
\draw (9.2,3.5) node [a] (f1) {};
\draw (12,4.3) node [a] {};
\draw (10.5,3) node [a] {};
\draw (8.8,2.5) node [a] {};
\draw[thick] (0,0) -- (2,2) -- (6,2) -- (4,0) -- (0,0);
\draw[thick] (7,4) -- (9,5.5) -- (13,5.5) -- (11,4) -- (7,4) -- (7,0) -- (11,0) -- (11,4);
\draw[thick] (11,0) -- (13,1.5) -- (13,5.5);


\draw (1,0.5) node [a] {};
\draw (1.8,0.25) node[b] {};
\draw (2.2,1.75) node [a] (a1) {};
\draw (2.3,1) node [b] {};
\draw (3,1.2) node [a] {};
\draw (2.7,0.35) node [b] {};
\draw (4,1.6) node [a] {};
\draw (3.5,0.6) node [b] {};
\draw (4.5,0.9) node[b] {};
\draw (5,1.5) node [a] {};
\draw [thick,green!70,rounded corners] (1.2,0) -- (1.4,0.38) -- (2.25,1.38) -- (2.85,0.78) -- (3.8,1.1) -- (4.75,1.2) -- (5,1);
\draw (a1)
edge [->,very thick,bend left] node [midway,above,font=\huge] {$\boldsymbol{\phi}$}
(f1);
\draw (3,-0.5) node [font=\Large,yshift=-5pt]{\textbf{Input Space}};
\draw (10,-0.5) node[font=\Large,yshift=-5pt] {\textbf{Feature Space}};
\end{tikzpicture}
\end{document}
[/latex]
附件:
nonlinerSVM.pdf

附件:
normalDistr.pdf

高手来了 :em09


_________________
[新手必读]wubi安装常见问题(FAQ)
[分享]装双系统的同学必看——Windows与Linux系统共享交换分区的方法
kde下唯美的暗黑内透主题(无需编译)
无穷老机上的Trinity Desktop Environment


页首
 用户资料

显示帖子 :  排序
发表新帖 回复这个主题  [ 21 篇帖子 ]  前往页数 1, 2  下一页

当前时区为 UTC + 8 小时


在线用户

正在浏览此版面的用户:没有注册用户 和 3 位游客


不能 在这个版面发表主题
不能 在这个版面回复主题
不能 在这个版面编辑帖子
不能 在这个版面删除帖子
不能 在这个版面提交附件

前往 :
本站点为公益性站点,用于推广开源自由软件,由 DiaHosting VPSBudgetVM VPS 提供服务。
我们认为:软件应可免费取得,软件工具在各种语言环境下皆可使用,且不会有任何功能上的差异;
人们应有定制和修改软件的自由,且方式不受限制,只要他们自认为合适。

Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
简体中文语系由 王笑宇 翻译
