自动生成流程图 flow.pl

eexpress · **发表于 :** 2012-05-18 16:43

代码:

● flow.pl
AUTHOR:      eexpress
VERSION:   1.5
USAGE:      flow.pl source_file
DESCRIPTION:
自动根据注释里面的///后面的内容，生成流程图。依赖graphviz。
flow.pl 文件【各类语法的源码，只要注释不和///冲突】
语法说明：
   xxx> 表示函数入口。通常是函数名。必须有一个。
   >xxx 表示函数出口。通常是return或者exit这样的。
   xxx?yyy:zzz 条件判断语句。yyy为真，zzz为假。可省略其一，如：xxx?yyy 或者 xxx?:zzz。省略的直接接下一句；都不省略的短语，2个条件都接下一句。

下载

代码:

wget https://raw.github.com/eexpress/eexp-bin/master/flow.pl

ChenFengyuan · **发表于 :** 2012-05-18 16:48

mark

YeLee · **发表于 :** 2012-05-18 17:16

神马。

xjpvictor · **发表于 :** 2012-05-18 17:28

一看这标题就知道是ee来发码了

tenzu · **发表于 :** 2012-05-18 17:49

有人要弑神

eexpress · **发表于 :** 2012-05-18 17:59

懒发贴了。更新都在
https://github.com/eexpress/eexp-bin/bl ... er/flow.pl

掐掐疼疼。

枫叶饭团 · **发表于 :** 2012-05-18 18:01

看不懂perl

qy117121 · **发表于 :** 2012-05-18 18:05

tenzu 写道:

有人要弑神

YeLee · **发表于 :** 2012-05-18 18:26

qy117121 写道:

tenzu 写道:

有人要弑神

eexpress · **发表于 :** 2012-05-18 23:55

实际测试。发现不方便写。增加一种符号。
>表示返回，就是return。

另外，条件判断 ?: 的写法，可以省略:的某一边，表示缺省继续向下走。方便些。

条件判断的 diamond，强制了 yes 下方/ No 右方/ 入口上方。图像显得有些怪。

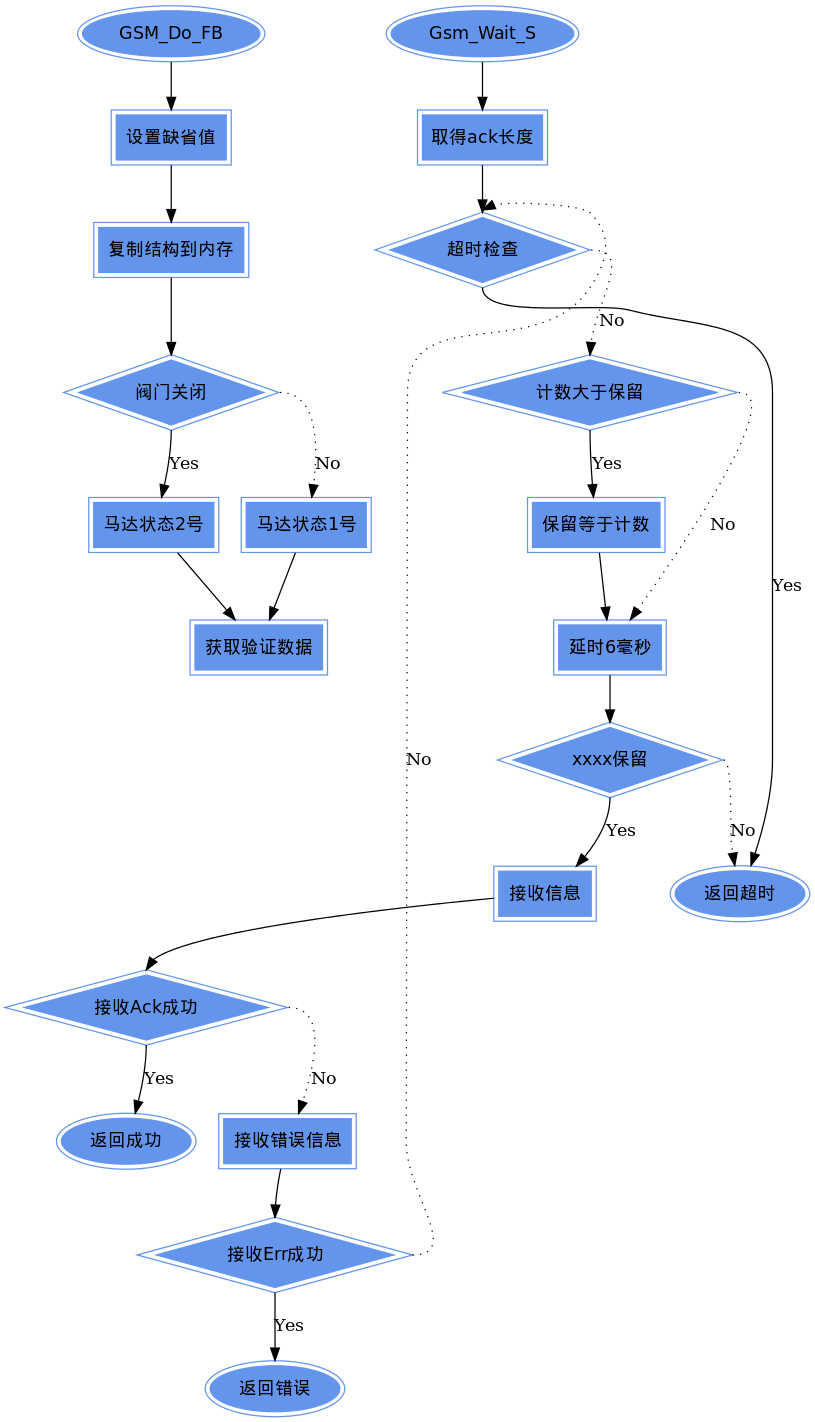

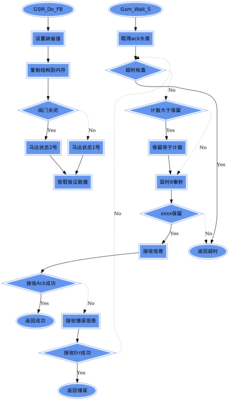

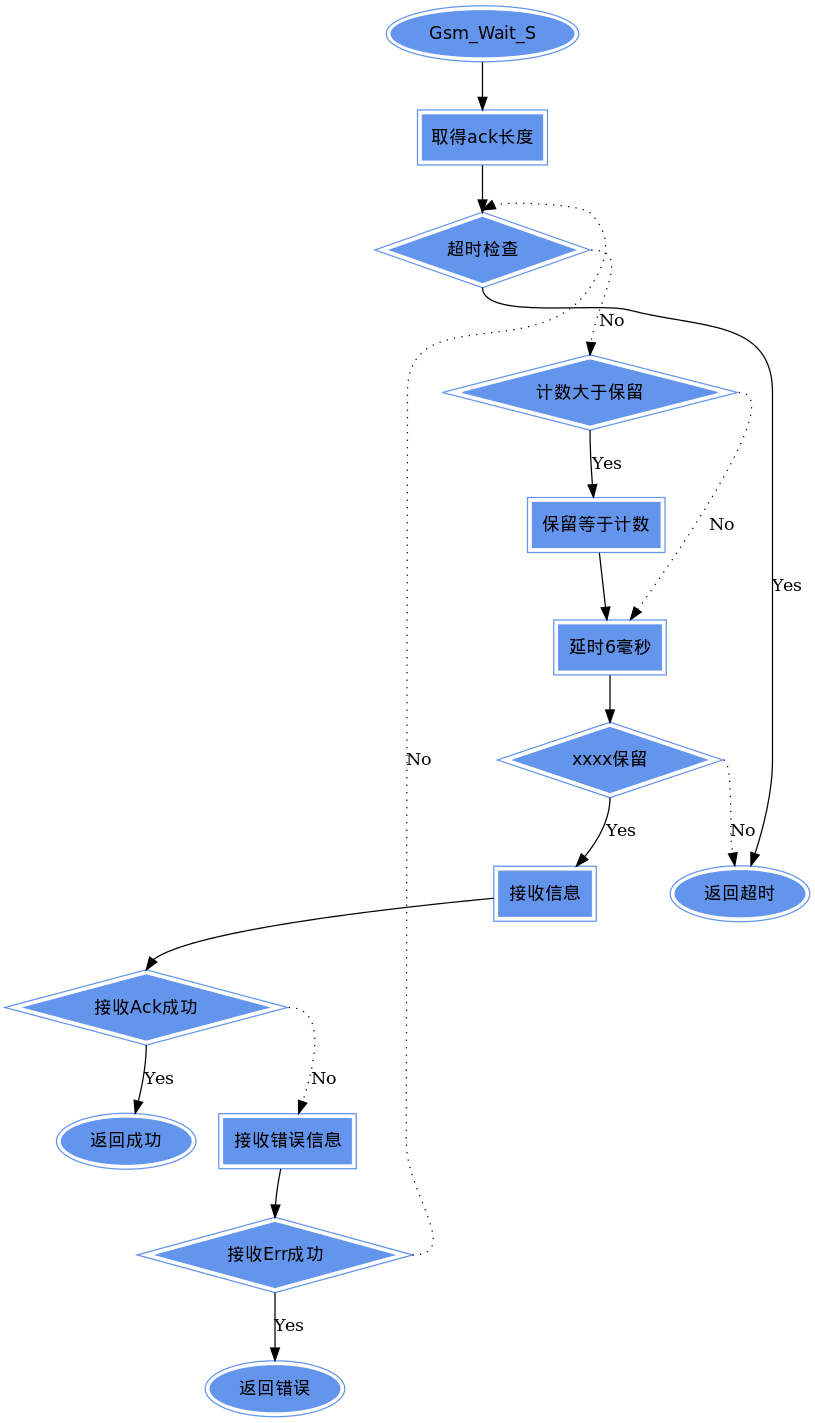

测试例子

代码:

uchar Gsm_Wait_S(uchar *ack,uchar timeout)
/// Gsm_Wait_S
{
   uchar a=0;
   uchar leng=0;
   uchar oldint;

//   if(timeout==0)return ACK_OK;
   leng=get_strlen(ack); ///取得ack长度
   while(timeout--)   //等待接收完毕///超时检查?>返回超时
   {
      if(U6RecCount>oldint)oldint=U6RecCount; ///计数大于保留?保留等于计数
      delay_1ms(6); ///延时6毫秒
      if(U6RecCount==oldint) ///xxxx保留?:>返回超时
      {
         a=find_arr(GSM_RT,U6RecCount,ack,leng); ///接收信息
         if(a==SUCCESS){return SUCCESS;} ///接收Ack成功?>返回成功
         a=find_arr(GSM_RT,U6RecCount,GSM_ERROR,sizeof(GSM_ERROR)-1);
         ///接收错误信息
         if(a==SUCCESS)return ACK_ERROR;///接收Err成功?>返回错误
      }
   } ///超时检查
   return ACK_TIMEOUT;///>返回超时
}

eexpress · **发表于 :** 2012-05-21 12:34

代码:

● git log
commit 7b74b09c5bca99628e8a486ecde300325fea7e72
Author: eexpress <eexpress@163.com>
Date:   Mon May 21 11:26:53 2012 +0800

    flow+3

haoyihuan · **发表于 :** 2012-05-21 12:46

代码:

wget https://raw.github.com/eexpress/eexp-bin/master/flow.pl

下载后不能用啊。目前还看不懂pearl
chmod +x flow.pl后执行有错误。
sh提示：

引用:

sh: dot: not found

生成的新窗口提示：

引用:

“file:///home/haoyihuan/.svg”中无图像。

怎么整？

eexpress · **发表于 :** 2012-05-21 13:50

没安装graphviz，就会提示dot没有。这没打包的，所以没解决依赖问题。

eexpress · **发表于 :** 2012-05-21 14:57

● git.pl
# modified: flow.pl
本地需要提交。请输入提交的注释并回车（空注释将被日期代替）：
flow+4
提交注释为 flow+4 的更新。
Counting objects: 5, done.
Delta compression using up to 2 threads.
Compressing objects: 100% (3/3), done.
Writing objects: 100% (3/3), 393 bytes, done.
Total 3 (delta 2), reused 0 (delta 0)
To git@github.com:eexpress/eexp-bin.git
7b74b09..767fbcd master -> master

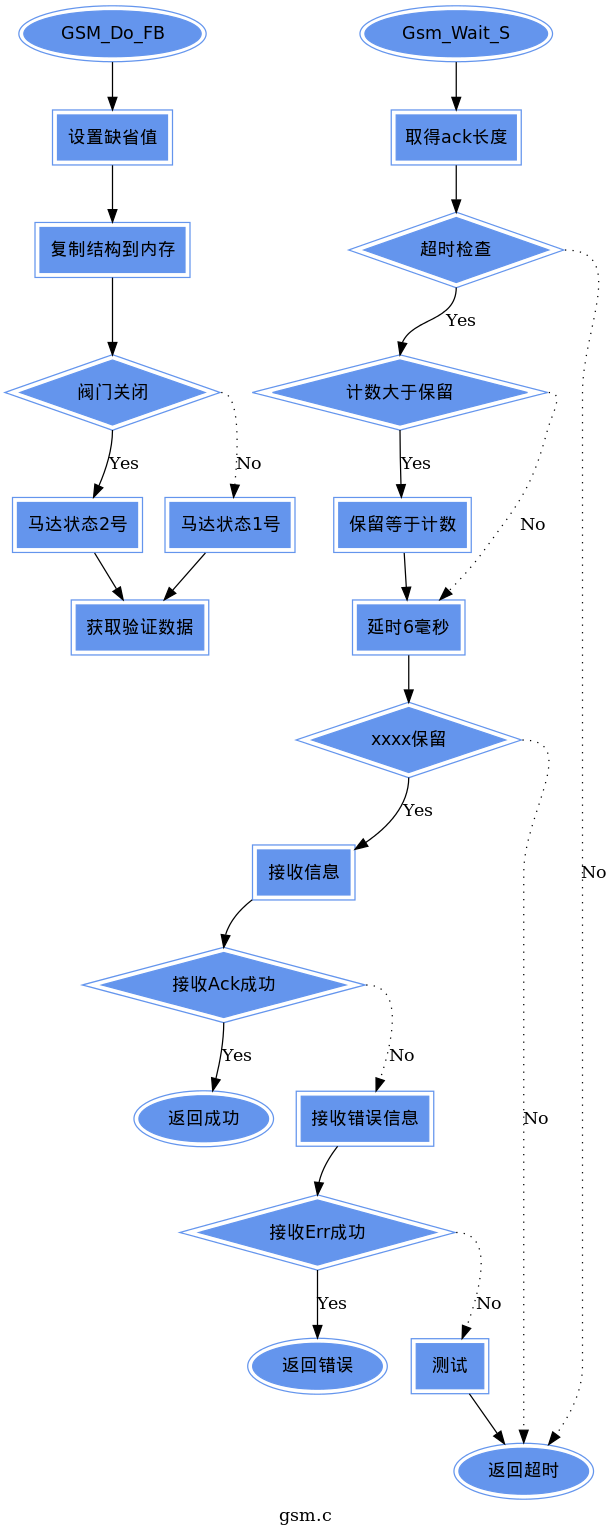

eexpress · **发表于 :** 2012-05-21 15:45

差不多可以了。
